ZJ渣浆泵装配直观图

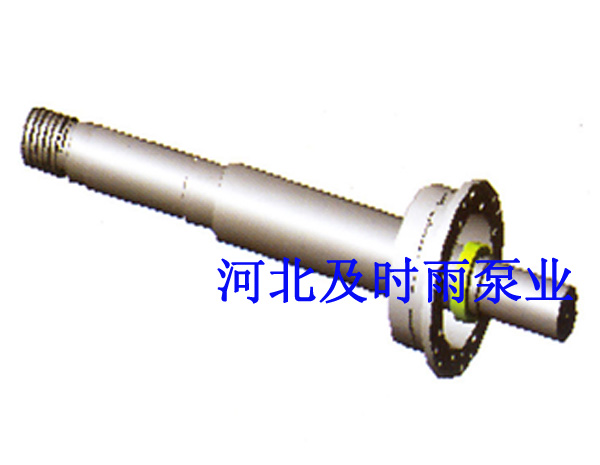

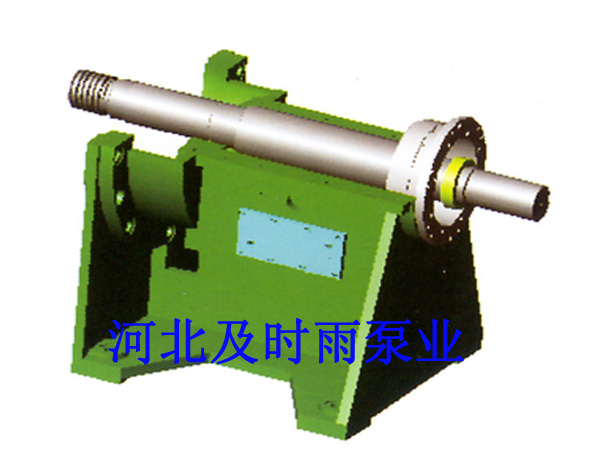

1.安装轴承、轴承箱、挡套
|

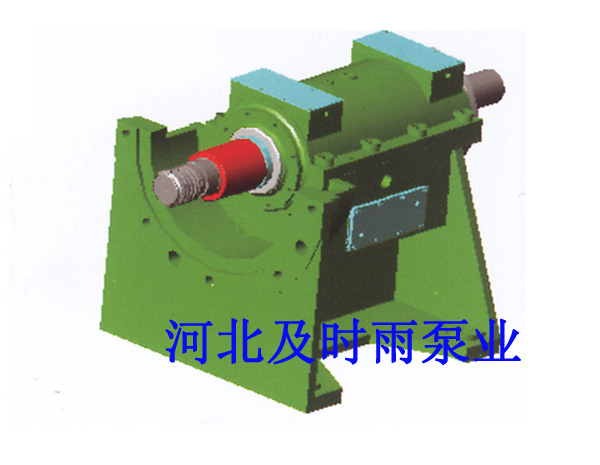

 2.安装冷却装置、盖板、托架
|

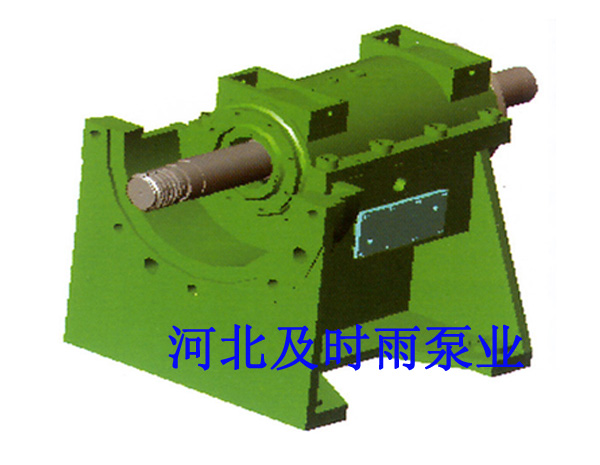

3.安装托加盖
|
4.安装前后轴承压盖、挡水盘、盖板、拆卸环、轴套
|
5.安装后泵壳
|

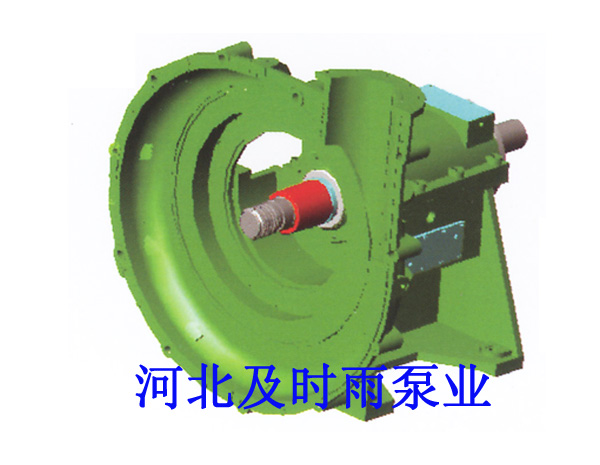

6.安装水封环、填料、填料压盖、填料箱
|

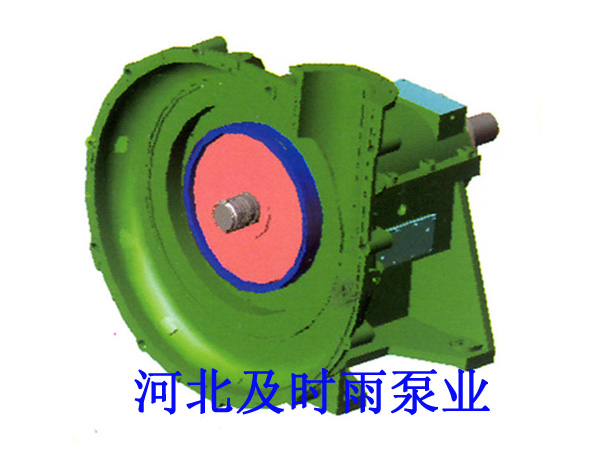

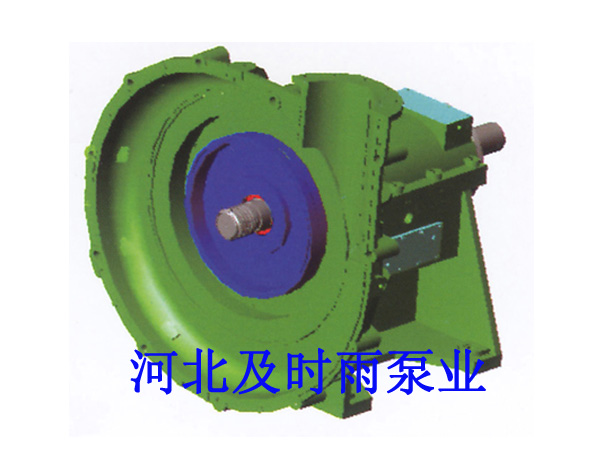

 7.安装副叶轮
|

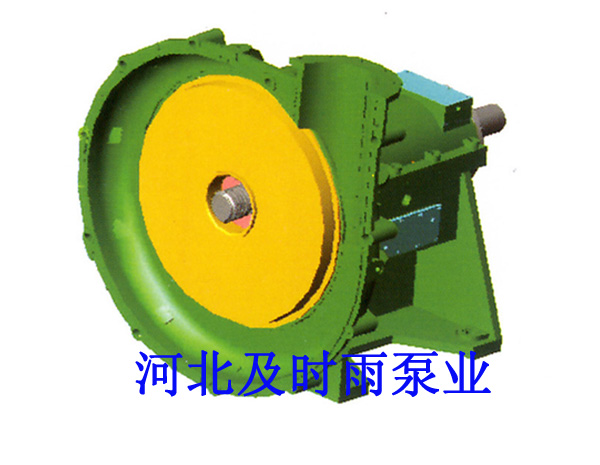

 8.安装后护板
|

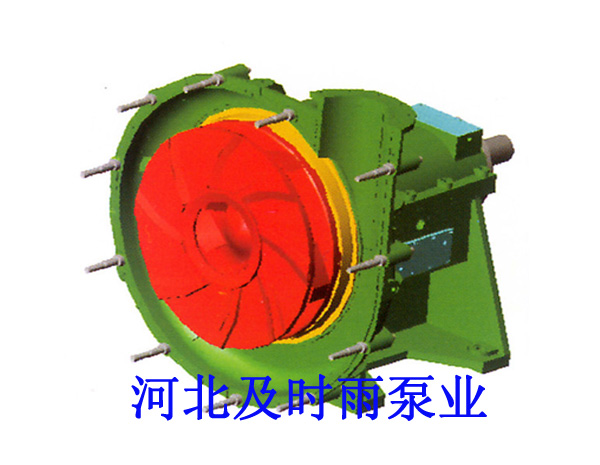

 9.拧上叶轮，安装双头螺丝
|
 10.安装蜗壳
|

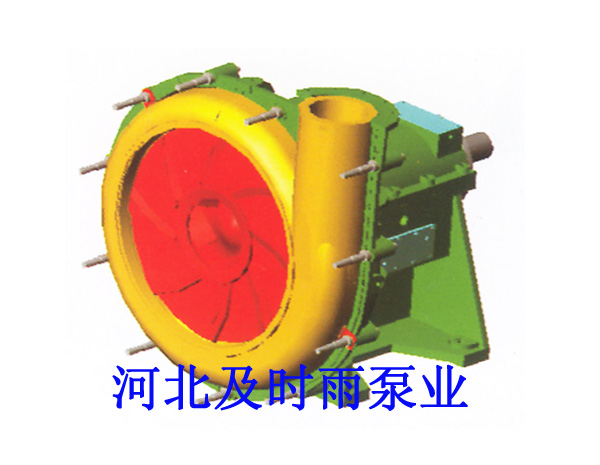

 11.用压板顶住蜗壳，防止下掉
|

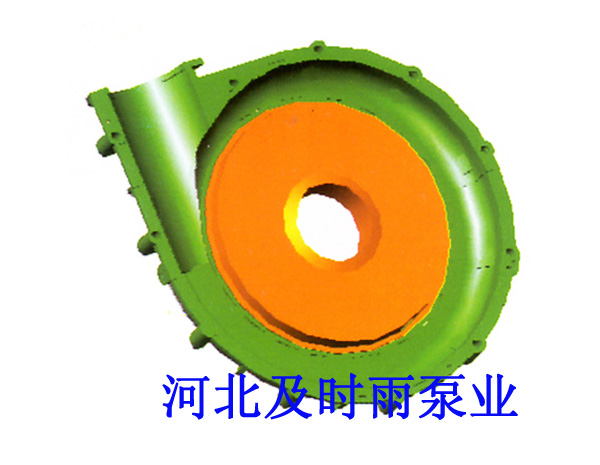

 12.前泵壳上安装前护板
|

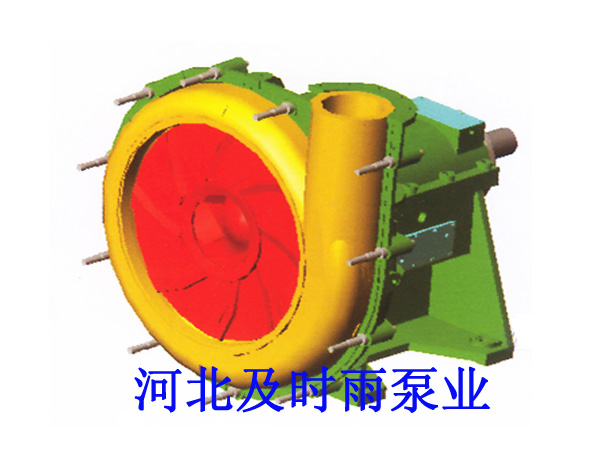

 13.将前泵壳和后泵壳用螺栓联好
|

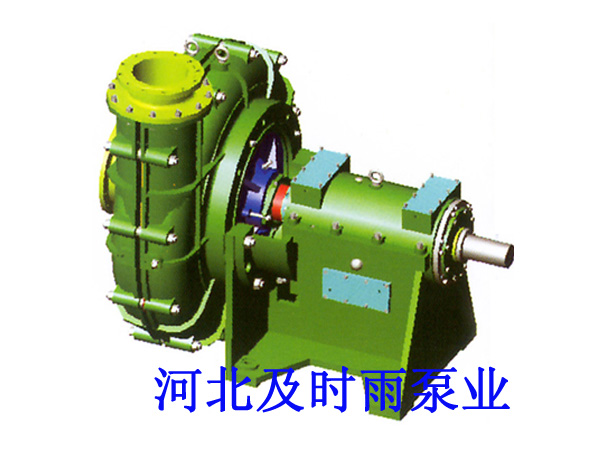

 14.安装进、出水短管
|

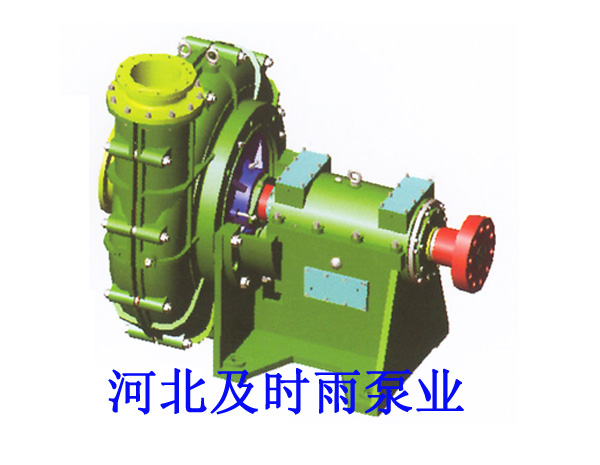

 15.安装联轴器
|
